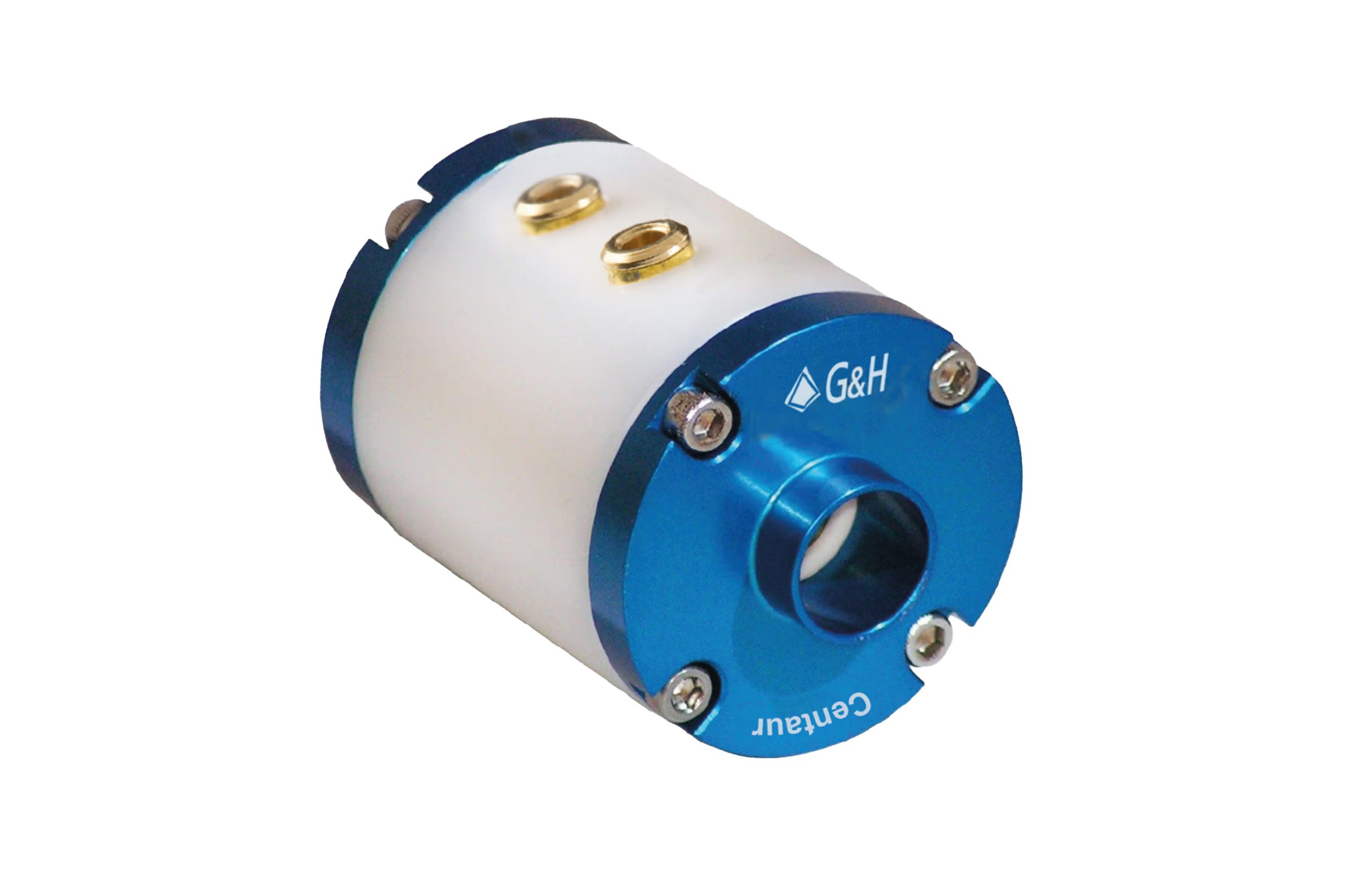

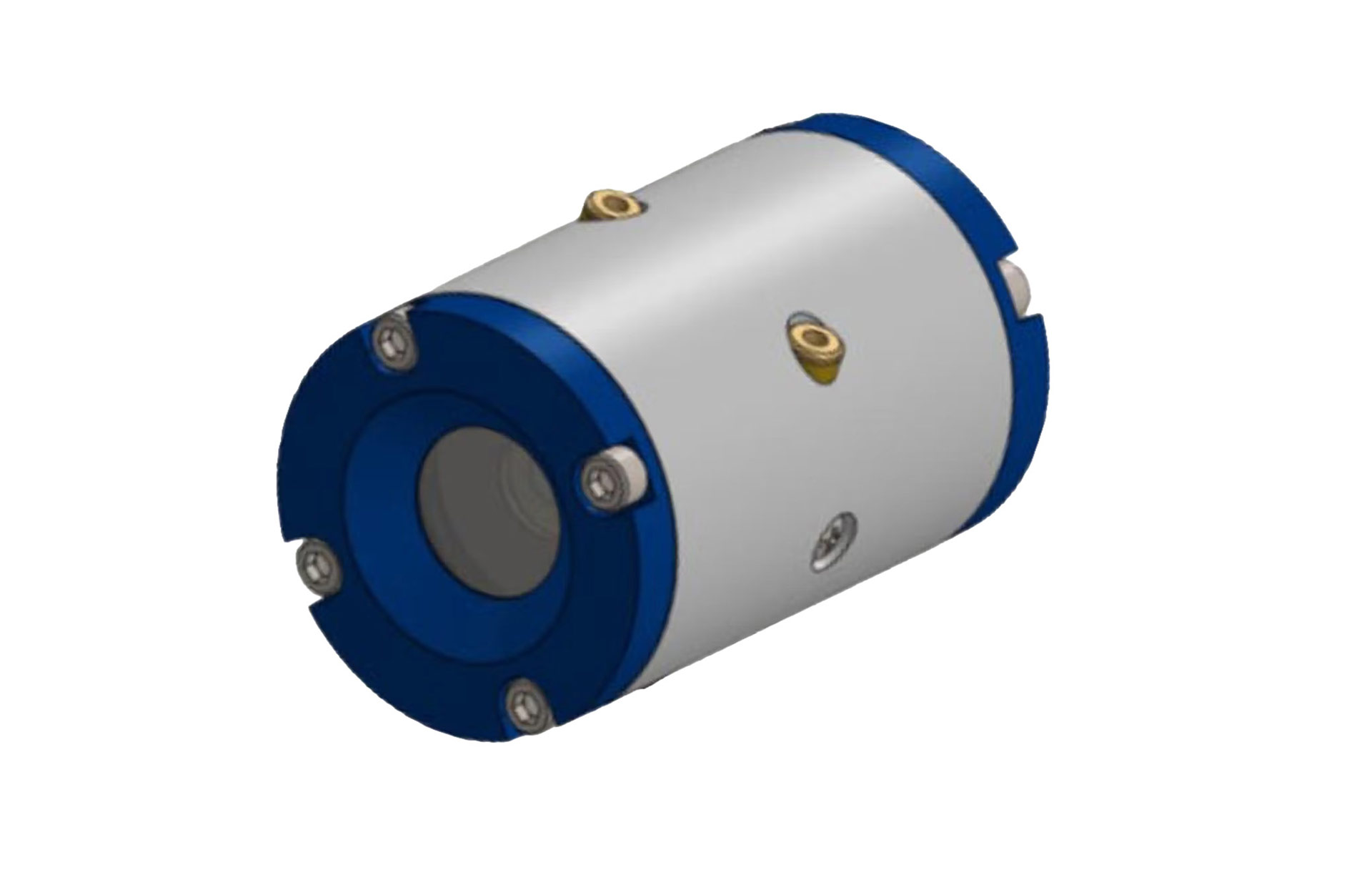

Pockels-Zellen
von G&H

G&H ist ein führender Hersteller von Kristallen mit jahrzehntelanger Erfahrung im Design elektrooptischer Geräte. Sie stellen ein umfassendes Sortiment an Pockels-Zellen für Anwendungen im Wellenlängenbereich vom UV bis zum IR her. Faktoren wie die durchschnittliche Leistung, die Wiederholrate und die Designkonfiguration bestimmen den empfohlenen Gerätetyp.

Unter Verwendung proprietärer Kristallzucht-, Herstellungs- und Poliertechniken werden sowohl Pockels-Zellen mit Längs- als auch mit Querelektrodenkonfiguration aus Beta-Bariumoxid (BBO), Cadmiumtellurid (CdTe), Kaliumdihydrogenphosphat (KDP) und Kaliumdideuteriumphosphat (KD*P) hergestellt.

Diese funktionieren aufgrund des Pockels-Effekts, der auch als linearer elektrooptischer Effekt bezeichnet wird.

Um festzustellen, welche Pockels-Zellen für Ihre Anwendung geeignet ist, bitten wir Sie, den Fragebogen auszufüllen und an uns zurückzusenden!

Applikationen

  • OEM- und Ersatz-Lasersysteme wie Bearbeitung
  • Markierung
  • Bohren
  • Ophthalmologie
  • Q-Switching und regenerative Verstärker
  • Medizin und Dermatologie
  • Bildgebung
  • Gravieren
  • Metallschneiden
  • Mikrofabrikation
  • Entfernungsmessung
  • Holographie
  • Schweißen
  • Glas- und Saphirschneiden
  • Spektroskopie
  • Forschung

Wichtige Spezifikationen

Produkt Modell Kristall Apertur Wellenlängenbereich DC Viertelwellen-Spannung/1064nm Anstiegszeit Anmerkungen Zusatzinformationen
Chiron Series
Chiron 2.6
Chiron 3
Chiron 4
Chiron 5
Chiron 7
BBO
2,6mm
3,0mm
4,0mm
5,0mm
6,0mm
0,2 – 1,65µm
1,9 kV
2,3 kV
2,9 kV
3,8 kV
4,7 kV
1,0ns OEM, Replacement laser systems DutyCycle < 5%
IRX Series
IRX3
IRX4
IRX5
IRX7
IRX9
CdTe
3,0mm
4,0mm
5,0mm
7,0mm
9,0mm
3-12µm
4,0 kV
5,0 kV
6,0 kV
7,0 kV
9,0 kV
0,3ns CO2 laser Q-switching, IR Pulse Picking DutyCycle < 10%
Impact Series
Impact8
Impact9
Impact10
Impact10
KD*P
8,0mm
9,0mm
10,0mm
13,0mm
0,3-1,1µm 3,5 kV
0,8ns
0,9ns
1,1ns
1,1ns
OEM, Medical, Research
QX Series
QX1020
QX1320
QX1630
QX2035
QX1014A
KD*P
9,25mm
12,36mm
15,1mm
19,5mm
8,0mm
0,3-1,2µm
0,3-1,1µm
3,5 kV
3,8 kV
0,8ns
1,1ns
1,1ns
1,5ns
0,8ns
Q-Switching, pulse picking, cavity dumping
Ultrafast regenerative amplifiers
Short path length Pockels Cell
TX Series
TX2042
TX2650
TX3460
TX5065
TX7595
TX100D
KD*P
19,5mm
25,5mm
33,5mm
49,5mm
73,5mm
99,0mm
0,3-1,3µm
6,4 kV
6,4 kV
6,7 kV
6,9 kV
7,3 kV
7,9 kV
1,0ns
2,0ns
2,0ns
3,0ns
5,0ns
7,0ns
Q-Switching, Isolation of PW/TW lasers

Pockels Zellen Treiber
von G&H

Mit der Entwicklung von Pockels Zellentreiber hat G&H das Angebot an Pockels-Zellen ergänzt. Durch die Verwendung hochwertiger Komponenten werden Lebensdauer, Sicherheit und Zuverlässigkeit maximiert.

Zu diesen Pockels-Zellentreibern gehören die Q-Switch-Treiber der Q-Serie und die regenerativen Verstärkertreiber der R-Serie. Q-Switch-Treiber bieten eine schnelle Anstiegszeit, gefolgt von einer längeren Abklingzeit. Regenerative Verstärkertreiber haben einen Rechteckimpuls mit schneller Anstiegs- und Abfallzeit, einstellbare Impulsbreite und können bis 100 kHz oder mehr betrieben werden.

Applikationen

Ideal für die Entwicklung von gütegeschalteten Strahlquellen bei:

  • Medizinanwendungen
  • Imaging
  • Gravieren
  • Schneiden von Metall
  • Mikrobearbeitung
  • Entfernungsmessung
  • Holographie
  • Schweißen
  • Schneiden von Glas
  • Spektroskopie
  • und viele weitere Anwendungen

Wichtige Spezifikationen

Produkt Modell Empfohlen für Ausgangsspannung Anstiegszeit Wiederholrate Einsatzbereich
Q-Drive Benchtop Q-Drive 551 Lab KD*P 1.5-4.5 kV 4-7 ns 1-4.5 kHz Lab Driver for KDP Pockels Cells in Q-Switched Lasers
Q-Drive OEM Q-Drive OEM KD*P 1.5-4.5 kV 4-7 ns 1-4.5 kHz OEM Driver for KDP Pockels Cells in Q-Switched Lasers
R200 OEM R200 OEM KD*P 0-2.5 kV 4-7 ns 0-200 kHz OEM Driver for regenerative amps, pulse selection
R200 System R200 System BBO 0-2.5 kV 4-7 ns 0-200 kHz Lab-based Driver for regenerative amps, pulse selection
QDP-50 OEM QDP-50 OEM BBO 1.2-4.0 kV 7-10 ns 0-50 kHz OEM Q-Drive for lamp pumped lasers
HVR-Drive OEM HVR-Drive OEM BBO 0-7.5 kV 10-15 ns 0-200 kHz OEM Driver for regenerative amps, pulse selection
HVR-Drive Rackmount HVR-Drive Rackmount BBO 1.0-7.5 kV 10-15 ns 0-200 kHz Lab-based Driver for regenerative amps, pulse selection
